Cerrar
Elija su sitio web
Global
Medios Sociales
Vistas:1411 Autor:Ruqinba Hora de publicación: 2026-09-18 Origen:Sitio
En el procesamiento y postratamiento de cobre y aleaciones de cobre, el proceso de pasivación es un paso crítico para garantizar la resistencia a la corrosión y mantener una apariencia superficial constante. Sin embargo, en la producción real, ocurren repetidamente problemas como enrojecimiento/decoloración, manchas y puntos blancos BTA. Estos problemas no sólo reducen las tasas de rendimiento sino que también retrasan los cronogramas de entrega.
A continuación, desglosamos las tres fallas más comunes en la pasivación de cobre, identificamos sus causas fundamentales y brindamos soluciones procesables listas para implementar.
Aparecen manchas rojas irregulares o un color rojo/oxidado desigual en la superficie de la pieza de trabajo. La superficie pierde su brillo uniforme y su resistencia a las huellas dactilares y su capacidad antideslustre disminuyen significativamente.
Desengrasado alcalino inadecuado: El desengrasado alcalino requiere un control preciso de la alcalinidad, la temperatura y el tiempo para garantizar la eliminación completa del aceite, la humectación total de la superficie y cero residuos alcalinos. Si agrega una pequeña cantidad de agente complejante a base de amina, respete estrictamente el principio: 'una pequeña cantidad ayuda, pero los residuos causan daño'. Controle estrictamente la dosis, elija formulaciones de cobre suaves y fáciles de enjuagar y refuerce el enjuague con agua (se recomienda agua corriente tibia, agua pura si es necesario). Verifique siempre mediante una pequeña prueba para confirmar que no haya enrojecimiento ni manchas antes de pasar al siguiente proceso.
El decapado excesivo expone el sustrato: La alta concentración de ácido o el tiempo excesivo durante el decapado previo al tratamiento corroe excesivamente la capa de óxido de cobre y el metal base. El sustrato de cobre fresco queda expuesto al aire, provocando una rápida oxidación y enrojecimiento.
Baño de pasivación demasiado ácido: un pH bajo en la solución de pasivación crea un ambiente ácido que daña la película protectora. Incluso puede corroer el metal base, provocando que los iones de cobre se disuelvan y se oxiden.
Tiempo de tratamiento excesivo: Remojar las piezas de trabajo más allá de la ventana de proceso recomendada hace que la película de pasivación sea demasiado espesa o erosionada, creando defectos en la película que desencadenan oxidación y decoloración.
Acumulación excesiva de iones de cobre: durante el uso prolongado, la concentración de iones de cobre aumenta continuamente. Esto altera el equilibrio de la reacción de pasivación, lo que provoca una capa de película suelta y desigual y el consiguiente enrojecimiento.
Controle estrictamente la concentración de ácido y el tiempo de decapado durante el pretratamiento. Enjuague inmediatamente con agua pura para evitar la corrosión excesiva del sustrato de cobre.
Pruebe el pH del baño con regularidad y ajústelo al rango de proceso requerido para evitar daños por ácido a la película.
Controle el tiempo de procesamiento de pasivación con precisión mediante temporizadores, velocidades de desplazamiento de bastidores estandarizadas o controles automatizados.
Purifique el baño de pasivación periódicamente o reemplácelo según los lotes de producción para mantener la concentración de iones de cobre dentro de límites razonables.

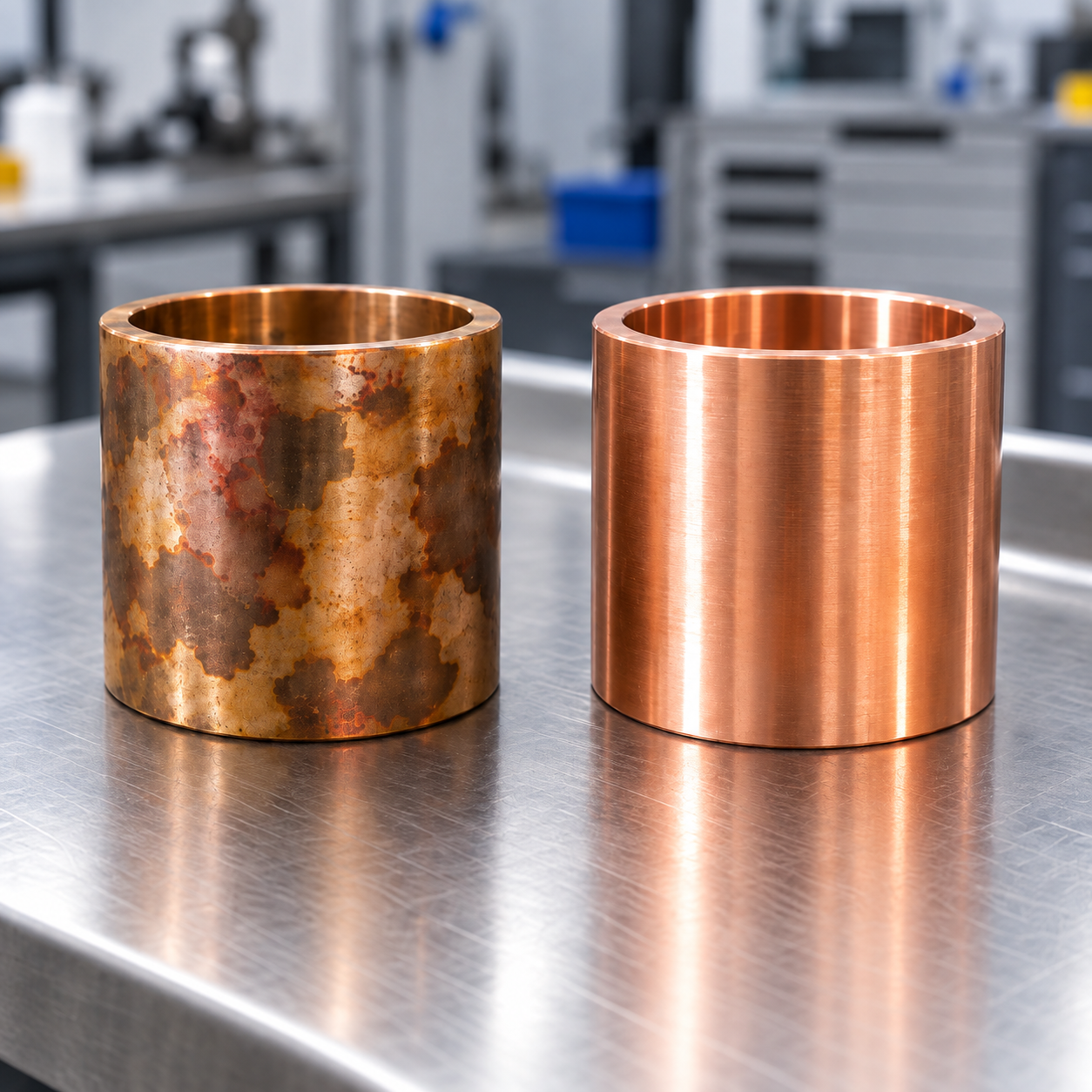

La profundidad de color irregular en la superficie de la pieza de trabajo crea una apariencia de manchas. Las áreas localizadas muestran espesores de película desiguales y se producen variaciones de color significativas dentro del mismo lote.
Desengrase incompleto y distribución desigual del aceite: un desengrasado previo al tratamiento inadecuado deja aceite residual que forma una barrera de aislamiento. Esto evita el contacto entre el fluido de pasivación y el sustrato de cobre, dejando las áreas aceitadas sin una película de pasivación completa.
Piezas de trabajo superpuestas y contacto químico desigual: un diseño deficiente de la rejilla hace que las piezas de trabajo se apilen o se toquen. Las áreas en contacto no pueden tocar la solución de pasivación, lo que impide la formación normal de una película y provoca diferencias de color localizadas.
Agitación insuficiente y concentración desigual del baño: la falta de circulación o agitación en el tanque de pasivación provoca una distribución desigual de los ingredientes activos. Diferentes partes de la pieza de trabajo entran en contacto con concentraciones químicas variables, lo que da como resultado tasas de crecimiento de película desiguales y manchas.
Optimizar el pretratamiento y fortalecer el paso de desengrase. Incorpora limpieza ultrasónica o agrega enjuagues con agua pura después de desengrasar para asegurar que no queden residuos de aceite.
Rediseñe las estanterías utilizando diseños de puntos de contacto o huecos. Esto evita que las piezas de trabajo se toquen y garantiza que todas las superficies reciban una exposición química total.
Agregue sistemas de filtración por circulación o agitación de aire al tanque de pasivación. Esto mantiene una concentración química constante en todo el baño.
Aparecen manchas blancas o sustancias cristalinas en la superficie de la pieza de trabajo. La superficie se siente áspera al tacto y quedan restos incluso después de limpiarla, lo que compromete la limpieza visual.
Concentración excesiva de BTA: Las altas concentraciones de benzotriazol (BTA) exceden los límites de solubilidad. El BTA sin disolver precipita en las superficies de la pieza de trabajo, formando manchas cristalinas blancas.
Baja temperatura de funcionamiento: cuando la temperatura del baño cae por debajo de los estándares del proceso, la solubilidad del BTA disminuye. El BTA previamente disuelto precipita de la solución y se adhiere a la pieza de trabajo.
Enjuague incompleto y residuos químicos: Un enjuague posterior a la pasivación inadecuado deja residuos químicos. A medida que la humedad se evapora, los componentes del BTA precipitan en cristales blancos.
Temperatura de secado excesiva: Las altas temperaturas de secado evaporan rápidamente la humedad residual de la superficie antes de que el BTA pueda volver a disolverse, dejando manchas blancas cristalinas.
Pruebe periódicamente la concentración de BTA en el baño de pasivación y manténgala dentro de los parámetros del proceso.
Mantenga la temperatura del baño entre 20 °C y 30 °C para evitar la precipitación de BTA debido a las temperaturas frías.
Mejore el enjuague posterior a la pasivación mediante enjuague a contracorriente de varias etapas o pulverización de agua pura para eliminar los residuos químicos.
Mantenga las temperaturas de secado por debajo de 60 °C y utilice secado con aire caliente a baja temperatura para evaporar la humedad lentamente sin formar cristales de BTA.
Si bien estos problemas parecen descuidos operativos menores, surgen directamente de la estabilidad de la formulación del baño. Los aditivos de pasivación de cobre de alta calidad estabilizan el pH del baño, controlan la solubilidad del BTA y optimizan la uniformidad de la película, eliminando el enrojecimiento, las manchas y las manchas blancas en su origen.
Shenzhen Ruqinba Group se ha especializado en el tratamiento de superficies de cobre durante años. Para abordar los puntos débiles en la pasivación de cobre y aleaciones de cobre, desarrollamos aditivos de pasivación de cobre especializados que estabilizan la composición del baño y mejoran la uniformidad de la película y la resistencia a la corrosión.
Si su línea de pasivación enfrenta estos desafíos, contáctenos hoy para obtener una solución química y de proceso personalizada.
